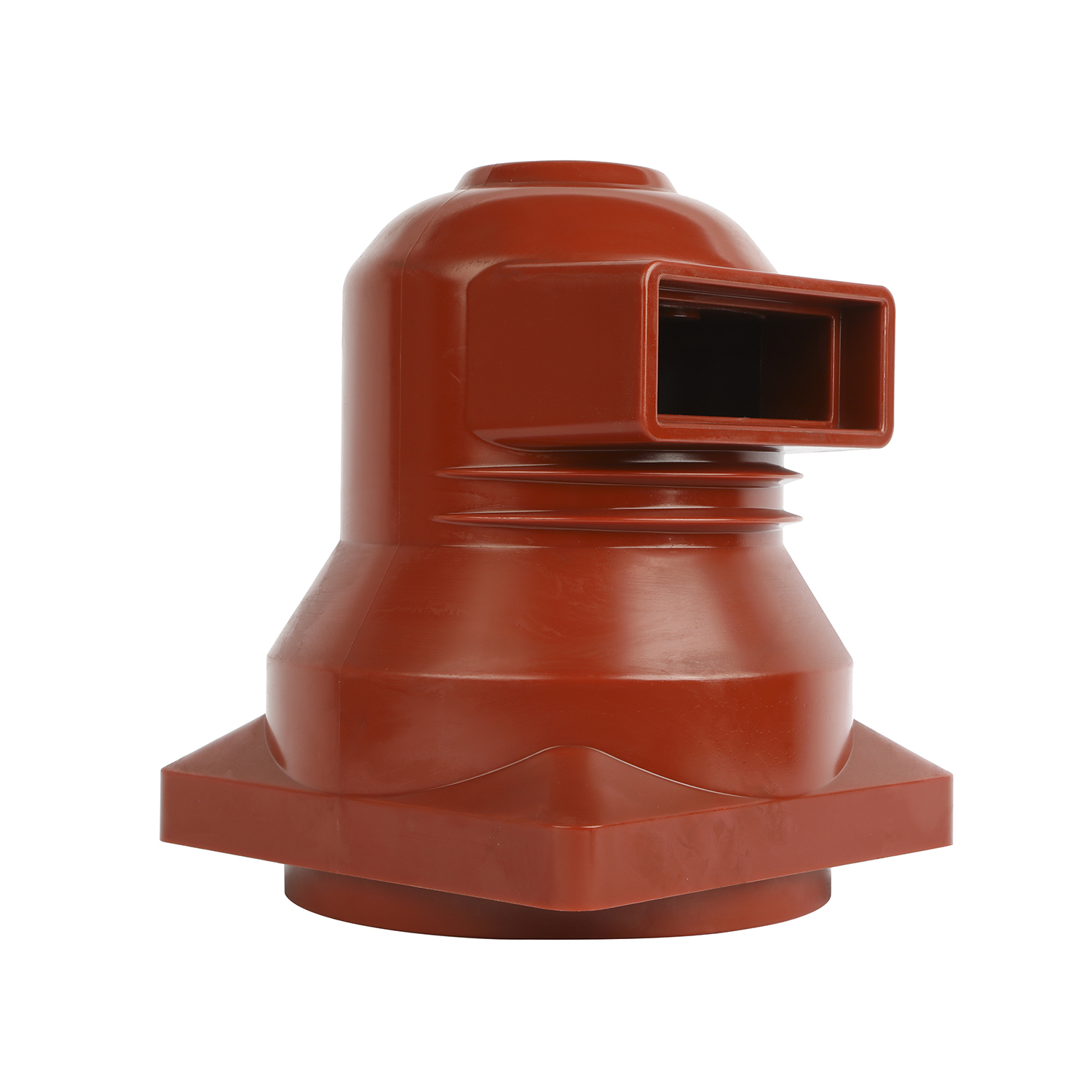

De Standaardisolatie van de Epoxyharsspuiten van CEI, het Mechanismeisolatie van 3150A 12kV HV

CHN3-12Q/250 3150A 10kV Giet-hars Epoxyhars Isolatoren Spolt Bushings met KYN28-12 Schakelinstallatie

Middenkast, ook wel bekend als metalen pantser in het geval van een verschuivingsschakelapparatuur. Het is een hoogspanningsverdeeleenheid met een maximale bedrijfsspanning van 3,6 / 7,2 / 12kV en is een indoor verdeeleenheid van een driefasige AC 50 Hz enkele bussegment systeem of een dubbel bussegment systeem. Het wordt gebruikt om de netwerkelektriciteit van 3,6-12kV te ontvangen en te matchen, en om het elektrische circuit te besturen, te beschermen, te bewaken en te meten. Midden type schakelinstallatie wordt voornamelijk gebruikt voor energiecentrales, kleine en middelgrote stroomgeneratoren, elektriciteitsstations van het energiesysteem, stroomvoorziening, stroomverdeling van industriële en mijnbouwbedrijven en het starten van grote hoogspanningsmotoren.

De volledige naam van Zhongzhigui is de Armoured Installed Switchgear, die de middelste metalen schakelaar met een drielaagse structuur verplaatst, met een bus en dashboard (van elkaar geïsoleerd), een stroomonderbrekerruimte in het midden en een kabelruimte in de onderste. Omdat de stroomonderbreker zich in de middelste laag bevindt, wordt deze het pantser type genoemd om het type metalen gesloten schakelapparatuur te verplaatsen, afgekort tot de kast.

Structuurprincipe

Hoge en Hoge Structuur en Equivalente Structuur

De standaard middenkast is een hoge en lage structuur, de hoogte aan de voorkant is 2300 mm, de hoogte aan de achterkant is 2000 mm; En de contourstructuur is consistent. De busbar van Gaodigui is gerangschikt als een korrel, en de instrumentenruimte is een afzonderlijke structuur, afneembaar. De contourkast busbar is in een verticale zigzag gerangschikt, en de instrumentenruimte en de kastbehuizing zijn geïntegreerd. Dezelfde hoogte structuur heeft meer montage ruimte dan de hoge en lage structuur, en is ook handig voor productie en onderhoud.

Aardingsschakelaar achter en midden
De aardingsschakelaar van de neutrale kast heeft twee installatiemodi: achter en midden. Wanneer de aardingsschakelaar wordt teruggeplaatst, moet de kabelconstructie of het onderhoud, vanaf de voorkant van de onderste kastdeur worden geplaatst, wat niet gemakkelijk te construeren is. De voor- en achterdeuren van Zhongzhigui moeten "vijf bewakings" vergrendelingen hebben met aardingsschakelaars. Wanneer de aardingsschakelaar wordt geplaatst, komt de kabelconstructie of het onderhoud binnen via de achterste onderste kastdeur. Meestal wordt de onderkant van de kast gescheiden door een ijzeren plaat, geen elektrische geleider aan de voorkant, de achterdeur en de aardingsschakelaar voor de "vijf-bewakings" vergrendeling.

Het perfectioneren van de functie van "vijf voorzorgsmaatregelen"
Door het kast aandrijfmechanisme en de stroomonderbreker chassiswagen om de elektrische werking van de "vijf-preventie" functie te bereiken. Onder sommige nieuwe elektrische omstandigheden en bedrijfsmodus kan het deel van de "vijf-bewakings" functie in de kast niet aan de eisen voldoen, en de "vijf-bewakings" functie moet worden verbeterd.

Aardingsschakelaar vergrendeling
Zhongzhigui stroomleiding gebruikt "hand in hand" stroomvoorziening, en wanneer de stroomonderbreker in de centrale kast in testpositie staat, is het nog steeds mogelijk om stroom te leveren van andere onderstations. Voordat de aardingsschakelaar moet worden gegarandeerd dat er geen stroom uit de draad komt, zijn er drie belangrijkste vergrendelingsbewerkingen.
