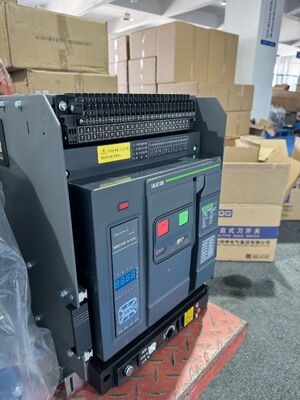

6300A gevormde Gevalstroomonderbreker

6300A Gevormde casingcircuitbreaker

Inleiding

De laagspanningssluiters (hierna "sluiters" genoemd) zijn geschikt voor het distributienet van wisselstroom 50 Hz, met een nominale spanning tot 660 V (690 V) en lager,en een nominale stroom van 400 A tot 6300 A, wordt gebruikt om elektrische energie te verdelen en circuits en stroomvoorziening apparatuur te beschermen tegen storingen zoals overbelasting, onderspanning, kortsluiting, eenfasige aarding, enz.De schakelaar heeft een intelligente beschermingsfunctie en een precieze selectieve bescherming, waardoor de betrouwbaarheid van de stroomvoorziening kan worden verbeterd en onnodige stroomonderbrekingen kunnen worden voorkomen.Het kan vier afstandsbediening uitvoeren om te voldoen aan de vereisten van het besturingscentrum en automatiseringssysteemDe schakelaar heeft een impuls-standspanning van 8000 V op een hoogte van 2000 meter (verschillende hoogten worden volgens de norm gecorrigeerd,en het maximum is niet meer dan 12000V) De schakelaar kan worden gebruikt als een isolatie zonder een intelligente controller en sensor, gemarkeerd als één.
De schakelaar voldoet aan de normen van GB14048.2 "Low-voltage schakel- en besturingsapparatuur-schakelaar" en IEC60947-2 "Low-voltage schakel- en besturingsapparatuur-schakelaar"

Kenmerken

1. heeft 3 palen en 4 palen, van het type laden en van het type vaste, en kan in de lijn worden geïnstalleerd;
2. heeft een verscheidenheid aan intelligente regelaars die verschillende functies verlenen: intelligente functie, displayfunctie.
3. instellingsfunctie, monitoringsfunctie, foutgeheugenfunctie, kan communicatieinterface brengen om telemetrie, afstandsregeling, afstandsbediening, afstandscommunicatie te bereiken;O Beschermingsapparatuur is voltooid, de instelling is handig, hoge precisie, met onmiddellijke, korte vertraging, lange vertraging, enkele beschermingsfuncties zoals faseaarding.

classificatie

1 Volgens de installatiemethode
a. Vaste b. Schuif
2 Volgens het aantal palen: drie palen, vier palen
3Volgens de werkingsmodus
a. Elektrische werking
b. Handmatige bediening (voor inspectie en onderhoud)
Intelligente controller, onmiddellijke (of vertraagde) onderspanning release, shunt release.
Intelligente besturingsfuncties:
a. Intelligente controller is onderverdeeld in: H-type (communicatietype), M-type (algemene intelligente type), L-type (economisch type); b. heeft overbelasting lange vertraging inverse tijdslimiet,korte vertraging omgekeerde tijdslimietDe vereiste beschermingskenmerken kunnen door de gebruiker worden ingesteld;werkstroomweergave, spanningsweergave van elke lijn (spanningsweergave moet bij bestelling worden voorgesteld); e. alarmfunctie: overbelastingsalarm; f. zelfcontrolefunctie: zelfcontrole van oververhitting, microcomputer zelfdiagnose; g.testfunctie: test de werkingskenmerken van de regelaar.

Normale arbeidsomstandigheden en installatieomstandigheden

temperatuur van de omgeving
De bovenste grenswaarde mag niet hoger zijn dan +40°C, de onderste grenswaarde mag niet lager zijn dan -5°C en de gemiddelde waarde van 24 uur mag niet hoger zijn dan +35°C.De lagere grenswaarde is -10°C of -25°C bij werkomstandigheden, moet de gebruiker aan de fabrikant melden Bevestiging: de werkomstandigheden van de bovenste grenswaarde van meer dan +40°C of de onderste grenswaarde van minder dan -10°C of -25°C,de gebruiker moet met onze fabriek overleggen.
De hoogte van de installatieplaats mag niet hoger zijn dan 2000 m.
◎Atmosferische omstandigheden
De relatieve luchtvochtigheid van de atmosfeer bedraagt niet meer dan 50% wanneer de omgevingstemperatuur +40°C is. Bij een lagere temperatuur kan deze relatieve vochtigheid hoger zijn.De gemiddelde maximale relatieve luchtvochtigheid van de natste maand is 90%, en de gemiddelde minimumtemperatuur van de maand Het is +25 °C, en rekening houden met de condensatie op het oppervlak van het product als gevolg van temperatuurveranderingen.Gebruikers die de vereisten overschrijden moeten contact opnemen met onze fabriek..
◎Beschermingsgraad: IP30
◎Gebruikscategorie: type B of type A
O Categorie installaties
De installaties van categorie V zijn voorzien van schakelaars en onderspanningsafgieters met een nominale werkspanning van 660 V (690 V) en lager, primaire spoelen van vermogenstransformatoren;De installatiekategorie van de hulpcircuits en besturingscircuits is ll.
O Installatievoorwaarden
De schakelaar moet volgens de voorschriften van deze handleiding worden geïnstalleerd.De verticale helling van de schakelaar mag niet hoger zijn dan 5 graden (de helling van de schakelaar mag niet hoger zijn dan 15 graden).
