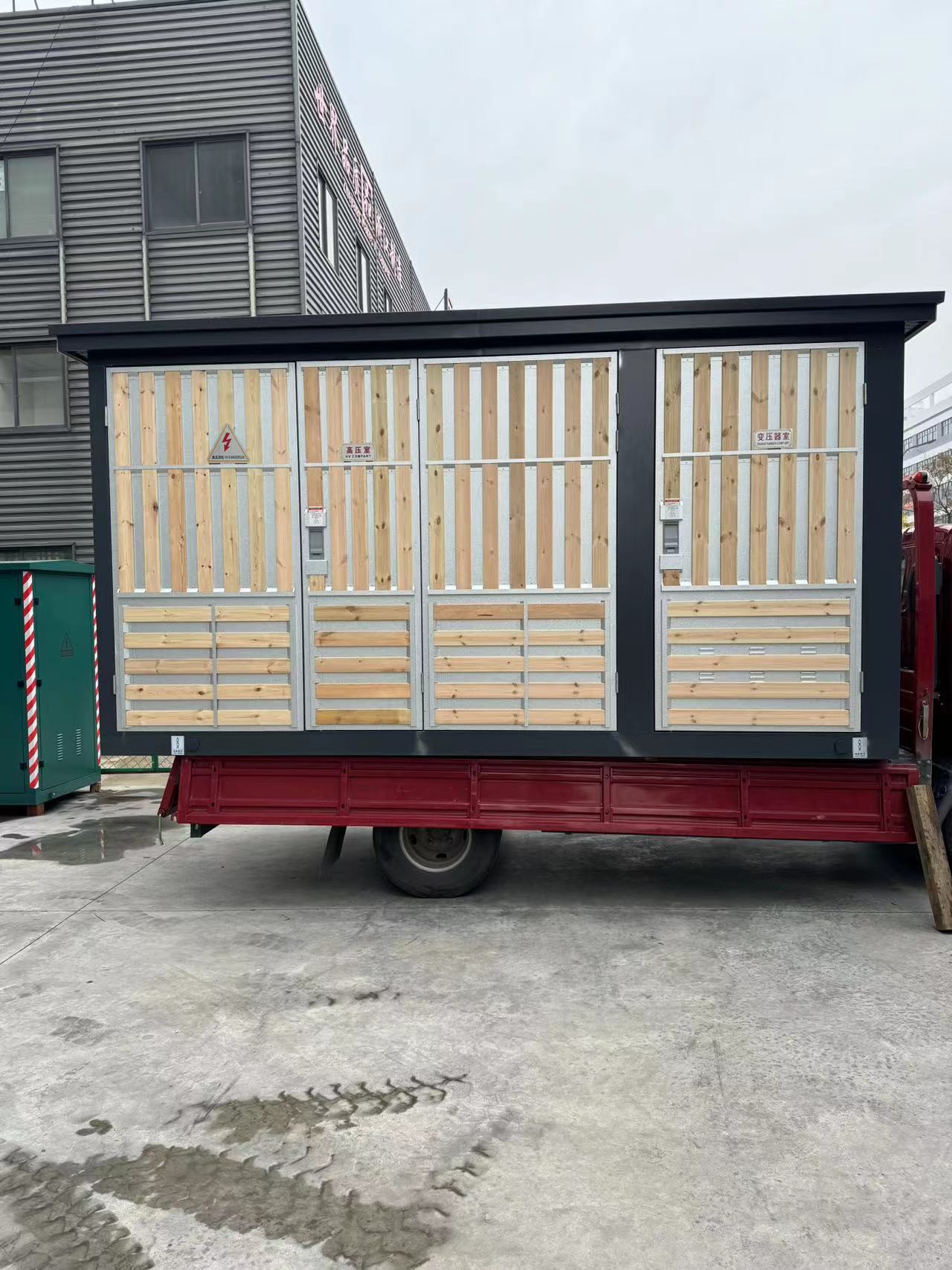

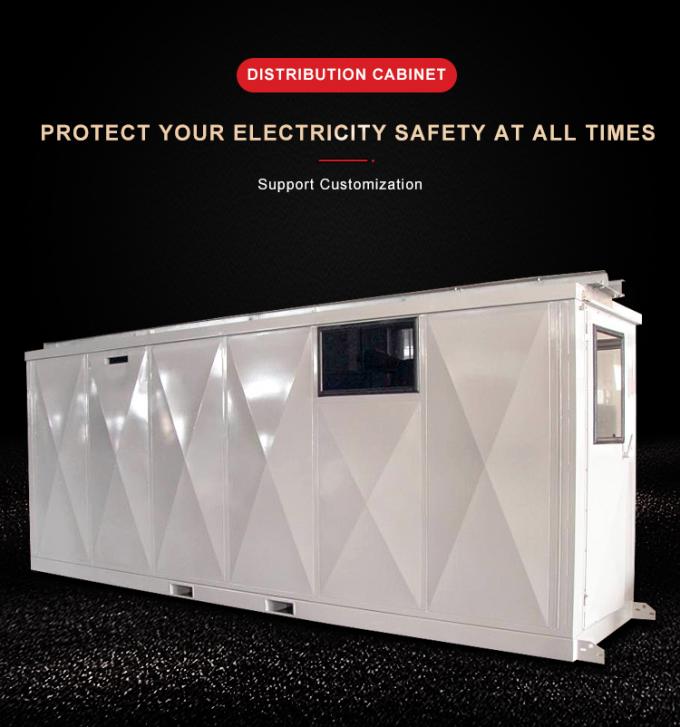

220kV het elektro Modulaire Intelligente Geprefabriceerde Hulpkantoor van Mechanismecomponenten

productbeschrijving

ZMSIB 220kV en lager modulaire intelligente geprefabriceerde cabinesubstations zijn een nieuwe generatie intelligente substations die door de State Grid worden gepromoot. Het heeft veiligheid en betrouwbaarheid, een kleine voetafdruk, een korte bouwtijd, een kleine en prachtige uitstraling, een lange levensduur, geen straling, weinig lawaai, voordelen zoals een flexibele lay-out. De hoofdtransformator maakt gebruik van 's werelds geavanceerde producten, die veilig en betrouwbaar zijn, weinig lawaai, geen lekkage, geen hangende kern; het hele station heeft geen blootliggende geleiders, geen blootliggende elektrische apparatuur en een goede behuizingsbescherming om onbedoelde elektrische schokken te voorkomen; het hele station heeft een compacte lay-out. In vergelijking met civiele substations wordt de vloeroppervlakte en hoogte met meer dan 30% verminderd, wat de bezettingsgraad van de stedelijke ruimte vermindert; alle apparatuur van het substation neemt het modulaire ontwerpconcept van bouwstenen aan, en elke module realiseert fabrieksmatige productie, montage-achtige constructie en civiel werk ter plaatse. In vergelijking met conventionele civiele substations is de hoeveelheid installatie van apparatuur met meer dan 70% verminderd en is de werklast voor de installatie van apparatuur met meer dan 80% verminderd; de apparatuur hoeft niet te worden afgesloten bij het betreden van de locatie, en er is geen stof- en geluidsoverlast tijdens het bouwproces; Verbeter de harmonie van de stedenbouwkundige planning en integreer met de omgeving; de transformator wordt in een geprefabriceerde cabine geplaatst en het geluid van het substation wordt teruggebracht tot onder de 40 decibel door middel van firewalltechnologie, geluidsbarrièretechnologie en elektromagnetische afschermingstechnologie om te voldoen aan de eisen van de milieu-impactbeoordeling van de stad en de omgeving te elimineren. Geluidsoverlast in woonwijken; door de realisatie van de modularisatie van substations kan het flexibel worden gerangschikt op basis van de topografie van de locatie, waardoor de problemen van grondaankoop, constructie en landing van stedelijke centrale substations volledig worden opgelost. Het is een nieuwe modus van substationconstructie.

Substation kenmerken

Snel - 3 maanden fabrieksproductiecyclus, 1 maand constructiecyclus ter plaatse.
•Klein - klein oppervlak, dat 30% -70% kleiner is dan dat van conventionele substationconstructie.
•De fijne - de behuizing neemt de internationale geavanceerde zes anti-corrosietechnologie aan, 30 jaar corrosievrij, 60 jaar levensduur. De belangrijkste elektrische apparatuur maakt gebruik van onderhoudsvrije apparatuur, die veilig en betrouwbaar is. Prachtige verwerkingstechnologie, prachtig uiterlijk.
•Provincie - gestandaardiseerd ontwerp, fabrieksverwerking en geprefabriceerde constructie kunnen 5% -10% van de totale investering van het hele station besparen. Compacte lay-out van het substation, met behulp van geavanceerde systeemintegratietechnologie, waardoor 30% -70% van de landelijke middelen wordt bespaard.
• Flexibele modulaire structuur van bouwstenen kan een flexibele bouwsteenconstructiemodus aannemen op basis van de geografische locatie van de locatie, of het kan in fasen worden geconstrueerd volgens het huidige langetermijnplan; de migratie is handig en de hele locatie kan in de kortst mogelijke tijd worden verplaatst.

Toepassingsgebied

De producten kunnen niet alleen worden gebruikt in stedelijke centrale gebieden om het probleem van de moeilijke landing van conventionele substations op te lossen, maar ook op grote schaal worden gebruikt in traditionele energie-industrieën zoals steenkool en aardolie, en nieuwe energie-industrieën zoals fotovoltaïek en windenergie. Tegelijkertijd is het met zijn "bouwsteen modulair" ontwerp, productie- en transportmontagemodus bijzonder geschikt voor plaatsen met onhandig wegtransport, zoals voorsteden en afgelegen berggebieden.

oplossing

Met behulp van de meest betrouwbare elektrische apparatuur ter wereld, in combinatie met de systeemintegratietechnologie van buitenbox-type substationkasten en de originele geprefabriceerde cabineproductietechnologie, wordt het substation in modules verdeeld op basis van functies en normen
Ontwerp, fabrieksproductie en modulaire constructie. Afhankelijk van de verschillende configuraties van verschillende substations worden verschillende modules geselecteerd om de modulaire combinatie te realiseren. Het heeft de kenmerken van een kleine voetafdruk, een korte bouwtijd, hoge veiligheid en betrouwbaarheid en een mooie uitstraling, die de traditie volledig omverwerpt. De constructiemodus van substations lost volledig het probleem op van de moeilijkheid om grote en middelgrote stedelijke centrale substations te landen.                                                                                                                  Modulair ontwerp, het hele station is verdeeld in zes soorten distributiemodules:
110kV geprefabriceerde cabine GIS gecombineerde elektrische module
10kV geprefabriceerde cabine schakelstation module geprefabriceerde cabine secundaire gecombineerde apparatuur module geprefabriceerde cabine transformatormodule                                                                                                                      10kV geprefabriceerde cabine aardingstransformator boogonderdrukkingsspoel
10kV geprefabriceerde cabine type reactief vermogen compensatiesysteem                                                                       Lay-out van substations van het strakke type:
productbeschrijving
Verminder de vloeroppervlakte aanzienlijk
Originele driedimensionale lay-out van geprefabriceerde cabines
110kV geprefabriceerde cabine-type GIS gecombineerde elektrische apparaten worden bovenop geplaatst om ruimte te besparen
Het geprefabriceerde cabine type 10kV schakelstation en de geprefabriceerde cabine van de secundaire gecombineerde apparatuur zijn gerangschikt in de vorm van het eindproduct
Box-type substation serie                                                                                         Symmetrische opstelling van geprefabriceerde cabine transformator                                                                                       De brandgang is aangebracht tussen het driedimensionale substation en de transformator
Flexibele bouwsteenconstructie volgens de topografie van de locatie                                                                                     • De 10kV bedradingsmethode kan flexibel worden ontworpen volgens de behoeften van de gebruiker, en de horizontale GIS gecombineerde elektrische apparatuur wordt gezamenlijk ontwikkeld met Siemens, die volledig onderhoudsvrij is;
• Het 10kV-systeem is een enkele busbarsectie en er worden high-end en high-end vaste schakelkasten zoals Siemens en ABB gebruikt, die volledig onderhoudsvrij zijn;
• Neem een vast compensatiesysteem aan en configureer een aardingstransformator boogonderdrukkingsspoelmodule op basis van de behoeften van de stationsconstructie;
• Onderhoudsvrij, onbemand, intelligent beheer en controle substation;
• Het artistieke uiterlijk is in harmonie met de stedelijke omgeving;
• De geprefabriceerde cabine maakt gebruik van 's werelds geavanceerde technologieën zoals dubbellaagse staalplaat-schuimtechnologie, zeslaagse anti-corrosietechnologie en gebroken brug thermische isolatie, die volledig voldoen aan de 60-jarige levensduureis van het hoofdgebouw van het substation;
• Gepatenteerde micro-positieve druk stofvrije technologie, behuizingsisolatietechnologie en intelligente milieuregelingstechnologie creëren een constante temperatuur, constante vochtigheid en stofvrije werkomgeving voor elektrische apparatuur, die traditionele binnensubstations overtreft; • Afmetingen van elke geprefabriceerde cabine module Gestandaardiseerde modulus wordt aangenomen om te voldoen aan de transportvereisten zonder grenzen te overschrijden.
