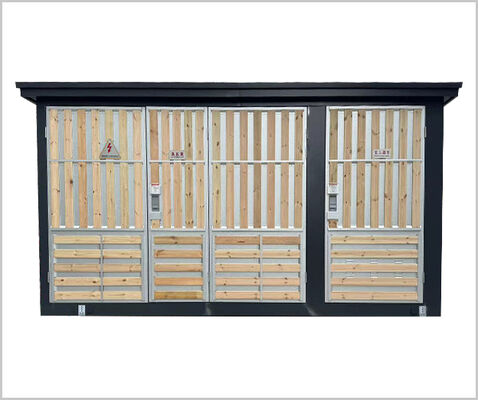

Hoogspannings- en laagspanningsvoorgeïnstalleerde substation voor stroomsesterm

Plaats van herkomst Wenzhou
Merknaam Qiupu
Certificering GB17467
Modelnummer Zbw-12/630A/1250A
Min. bestelaantal Onderhandelbaar
Prijs Negotiable
Levertijd 7 dagen
Betalingscondities L/C, D/A, D/P, T/T, Western Union, MoneyGram
Levering vermogen 5000

Contacteer me voor vrije steekproeven en coupons.

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Hoogte 1000 meter Omgevingstemperatuur -25℃~+40℃
Nominale stroom 630A/1250A Relatieve temperatuur Het dagelijkse gemiddelde is niet meer dan 95%, en het maandelijkse gemiddelde is niet meer dan 90%
binnen/uit deur Buiten
Hoog licht

Hoogspanningsvoorgeïnstalleerde substation

,

Voorgeïnstalleerde laagspanningssubstation

,

Krachtsysteem Voorgeïnstalleerd substation

Laat een bericht achter
Productomschrijving

Hoogspannings- en laagspanningsvoorgeïnstalleerde substation voor stroomsesterm



Productbeschrijving



Dit product voldoet volledig aan de norm GB17467 "High-voltage en low-voltage prefab substation".industriële en mijnbouwbedrijven, stedelijke gebouwen, woonwijken, olieveldterminals, hotels, parken en bouwplaatsen, etc. Het kan ringnetwerk of terminale stroomvoorziening realiseren.



Model en zijn betekenis



Hoogspannings- en laagspanningsvoorgeïnstalleerde substation voor stroomsesterm 0

1Voorgefabriceerd substation
2Structurele kenmerken: P-product lettertype; M-eye lettertype
3Seernummer van het ontwerp

4Nummerspanning van de hoge spanningszijde (kV)
5 Nominale spanning van de laagspanningszijde (kV)
6 Nominale capaciteit van de transformator (kVA)



Gebruiksvoorwaarden

Gebruikers moeten bij bestelling de volgende informatie verstrekken:
• Hoogte: W 1000 m;
•Omgevingstemperatuur: ·25. (:~+40. (:;
•Relatieve luchtvochtigheid: de dagelijkse gemiddelde waarde bedraagt niet meer dan 95% en de maandelijkse gemiddelde waarde niet meer dan 90%;
• Antivibratieniveau: horizontale versnelling 0,4 m/s2, verticale versnelling 0,15 m/s2;
• De installatieplaats heeft geen ernstige impact, ernstige vervuiling en chemische corrosie en geen geleidende stof of explosiegevaar.Neem contact op met ons bedrijf om het op te lossen..



Technische parameters





Naam Eenheid Elektrische apparaten voor hoogspanning transformator Elektrische apparaten voor laagspanning I
Nominale spanning kV 6/10 6/0.4 10/0.4 0.4
Nominale capaciteit kVA   50-1600
Nominale stroom Een 200, 400, 630   100 tot en met 3200
Nominale kortsluitingsbreukstroom Een Bevestigingsschakelaar 400-630   15 ~ 63 kA
kA Combinatie schakelaar afhankelijk van de zekering
Nominale korte-tijdstand-stroom kA 16, 20 ((4s)   15 (l)
  30 ((l)
Nominale piek weerstaan stroom kA 31.5, 50   30
  63
Stroomfrequentie weerstaan spanning ((min) kV Relatief en afwisselend32/42 25/35 ((Olie onderdompeling) W 0.3,2
Isolatiebreuk 36/48 20/28 ((Droog) > 0.3,2.5
Bliksempulsstandspanning (piekwaarde) kV Relatief en afwisselend60/75 60/75
Isolatiebreuk 70/85
Beschermingsniveau van de kast     IP32
Geluidsniveau db   55
Uitvoeringsnorm   GB/T 17467
  DL/T537 <6-35kVBox-onderdelen met technische voorwaarden>



Opmerking: de punten 5 en 6 zijn niet vereist wanneer het transformatorvermogen minder dan 200 kVA bedraagt.



Tekening van de afmetingen van de installatie



Hoogspannings- en laagspanningsvoorgeïnstalleerde substation voor stroomsesterm 1Hoogspannings- en laagspanningsvoorgeïnstalleerde substation voor stroomsesterm 2



1Het dak.
2- Blinds.
3. Externe meetbox
4Liftring.
5. slot stijf chassis

6De deur.
7. Stripsteen, imitatie van bakstenen wandoppervlak
8. Betonnen fundering
9- Opening van het graf.



Moet weten wanneer bestellen



Gebruikers moeten de volgende informatie verstrekken wanneer zij bestellen:
•Vereisten inzake model, capaciteit, hoeveelheid, kleur en grootte, shellmateriaal;
• Transformatormodel, prestaties, verbindingsgroep, bereik en impedantie
• Schema van de primaire bedrading aan de hoogspanningszijde, componentenmodellen, specificaties en vereisten;
•Olie voor transformatoren (25°, 45°, olie met een hoog ontstekingspunt);
• de vereisten voor de netwerkconfiguratie van het net voor intelligentievermogenbeheer of het net voor eigendomsbeheer voor box-type substations; • de vereisten voor de gebruiksomgeving.
