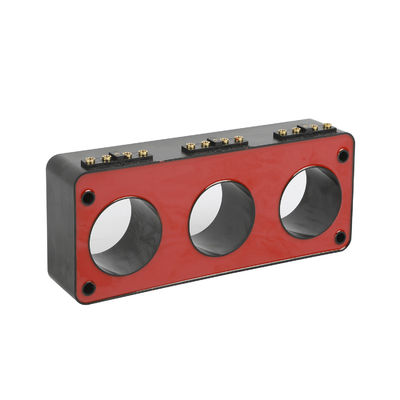

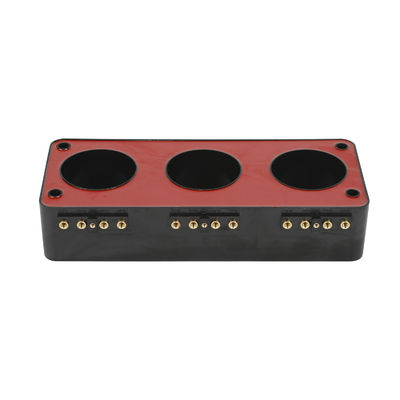

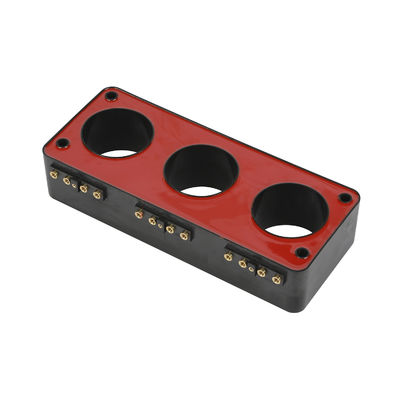

11kv Indoor Driefasige Epoxyhars Gietstroomtransformator Voor Luchtgeïsoleerde Schakelaars

     11kV Binnen Driefasige Epoxyhars Gietstroomtransformator voor Luchtgeïsoleerde Schakelaars

                                      Nulreeks Transformator
             Het basisprincipe van nulreeksstroombeveiliging is gebaseerd op de stroomwet van Kirchhoff: de algebraïsche som van de complexe stroom die een knooppunt in het circuit binnenkomt, is gelijk aan nul. De vectoriële som van elke fase stroom is gelijk aan nul onder normale omstandigheden van het circuit en elektrische apparatuur. Daarom heeft de secundaire wikkeling van de nulreeksstroomtransformator geen signaaluitvoer en beweegt het actuatorelement niet. Wanneer er een aardfout optreedt, is de vectoriële som van de fase stroom niet nul. De foutstroom veroorzaakt de magnetische flux in de ringkern van de nulreeksstroomtransformator. Effect: Wanneer er een kortsluiting of lek optreedt in het circuit, treedt een beveiligingsactie op, wordt de stroomtoevoer onderbroken. Gebruik: Eén stroomtransformator kan op elke van de drie faseleidingen worden geïnstalleerd, of drie fasekabels kunnen samen door de nulreeksstroomtransformator worden geleid. Een nulreeksstroomtransformator kan ook op de nulleiding N worden geïnstalleerd om de vectoriële som van de drie fasen te detecteren. De nulreeksstroomtransformator is afgedicht met een ABS technische kunststof behuizing en volledige harsgieting, wat corrosie tijdens langdurig gebruik van de transformator effectief kan voorkomen. Goede isolatie, mooi uiterlijk. Hoge gevoeligheid, goede lineariteit, betrouwbare werking, eenvoudige installatie enzovoort. Het gebruiksmodel is superieur aan de algemene nulreeksstroomtransformator en heeft een breed scala aan toepassingen.
