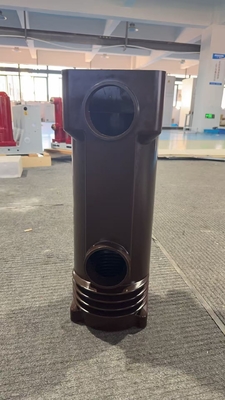

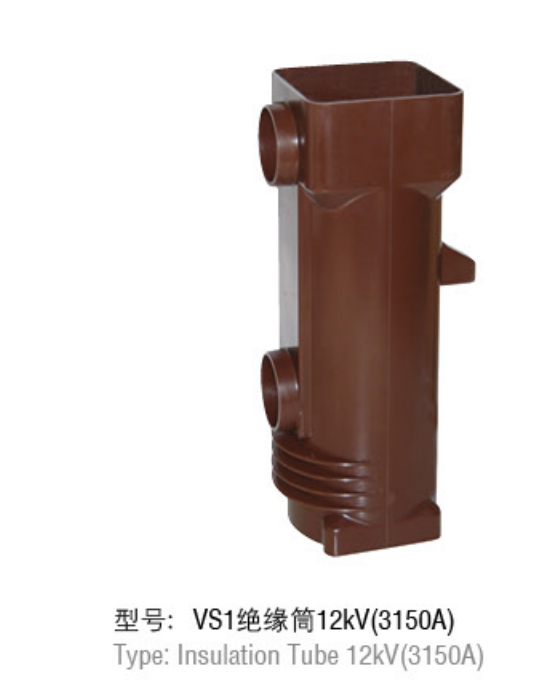

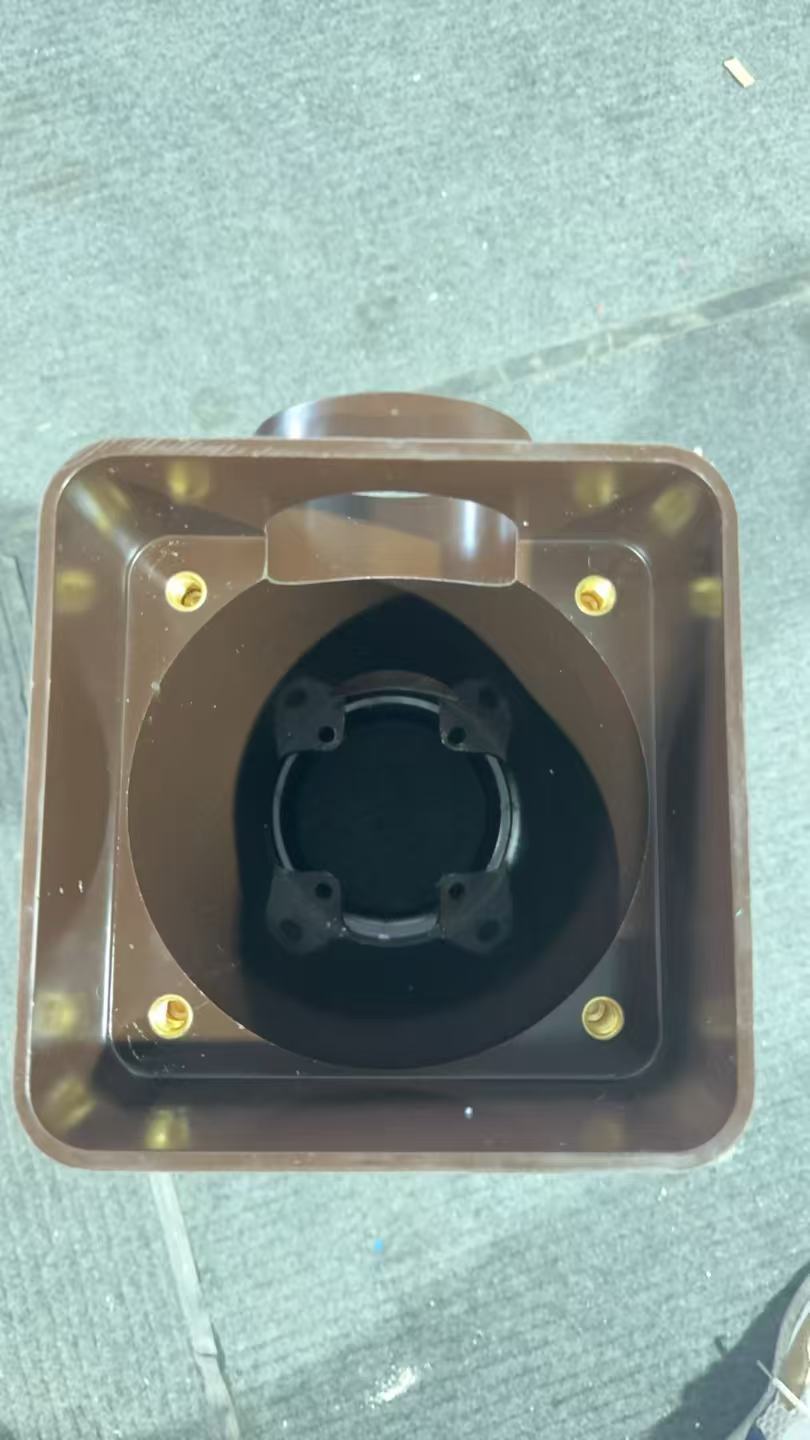

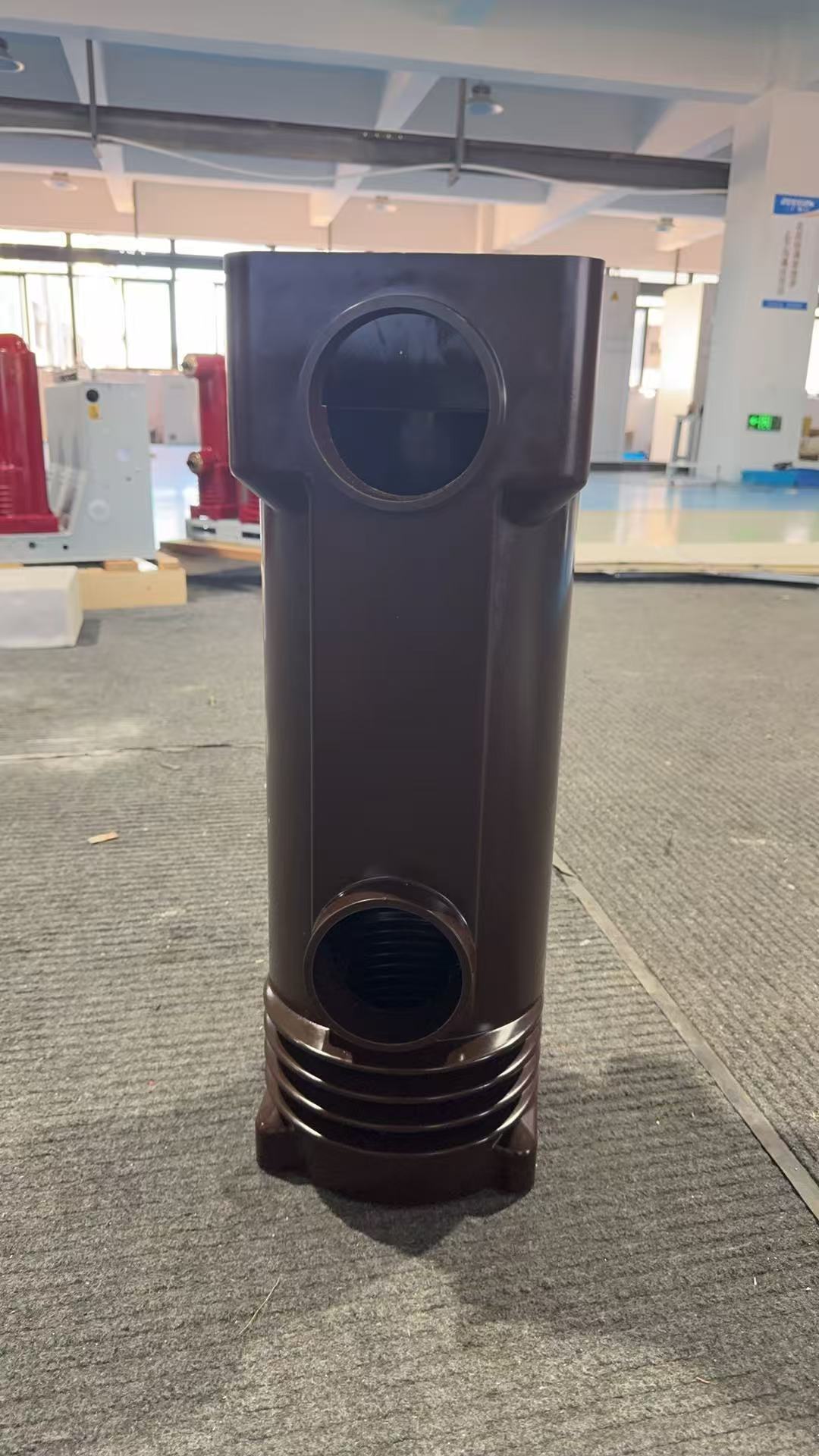

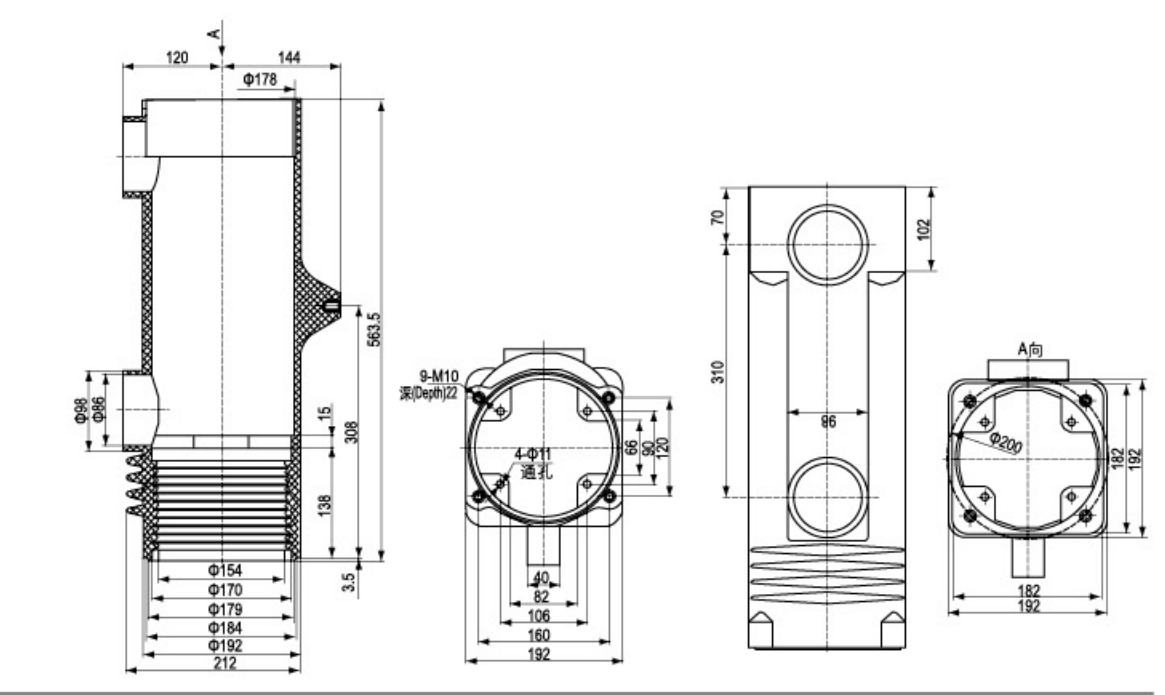

11 kV epoxyhars isolator met 3150A vacuümcircuit breaker

11kV epoxyharsisolator met 3150A vacuümstroomonderbreker

Houd de kern op de boven- en ondergrens zonder enige mechanische vergrendeling. Wanneer er een actiesignaal is, produceert de stroom in de sluit- of scheidingsspoel een magnetische potentiaal.

Het magnetische veld dat wordt geproduceerd door de spoel en het magnetische veld dat wordt geproduceerd door de permanente magneet, wordt over elkaar heen gelegd en gesynthetiseerd door het magnetische veld. De magnetische kern, samen met de daarop bevestigde aandrijfstang, wordt bediend door de synthetische magnetische kracht en het schakelaarlichaam wordt met de opgegeven snelheid in- en uitgeschakeld. Dit mechanisme wordt een twee-bits bistabiele structuur genoemd omdat de bewegende ijzeren kern aan de twee uiteinden van de reis zonder enig energieverbruik kan worden gehandhaafd. Bij het traditionele elektromagnetische mechanisme wordt de bewegende kern aan het ene uiteinde van de reis vastgehouden door de werking van een veer, terwijl deze aan het andere uiteinde van de reis wordt beschermd door een mechanische grendel of elektromagnetische energie. Uit het bovenstaande blijkt dat de permanente magneetactuator een speciale combinatie is van elektromagneet en permanente magneet om het traditionele bedieningsmechanisme van alle functies van de stroomonderbreker te bereiken: permanente magneet in plaats van traditioneel.

VS1-12 / M stroomonderbreker (met permanente magneetactuator) met behulp van vacuümboogbluskamer, vacuüm als boogblus- en isolatiemedium, boogbluskamer heeft een zeer hoge waarheid
VS1-12 VS1-12 Vacuümstroomonderbreker, holtes, wanneer het contact en de statische contacten elektrisch worden verdeeld onder invloed van het bedieningsmechanisme, zal er een vacuümboog worden gegenereerd tussen de contacten, en vanwege de speciale structuur van het contact zal een geschikt longitudinaal magnetisch veld worden gegenereerd in de contactopening, waardoor de vacuümboog diffundeerbaar blijft en zich gelijkmatig over het contactoppervlak zal verspreiden, waardoor een lage boogspanning wordt gehandhaafd wanneer de stroom natuurlijk is. De resterende ionen-, elektronen- en metaalstoom kan worden gecombineerd of geassembleerd op het contactoppervlak en de afscherming over een orde van grootte van een microseconde, en de diëlektrische isolatie van de onderbrekeronderbreking wordt snel hersteld, waardoor de boog wordt gedoofd en verbroken. Omdat de vacuümbreker een magnetisch veld gebruikt om de vacuümboog te regelen, heeft deze een sterk en stabiel vermogen om stroom te onderbreken.
