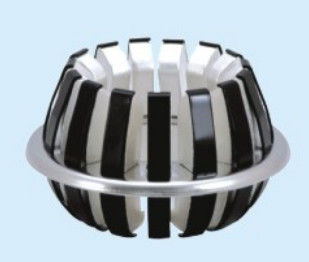

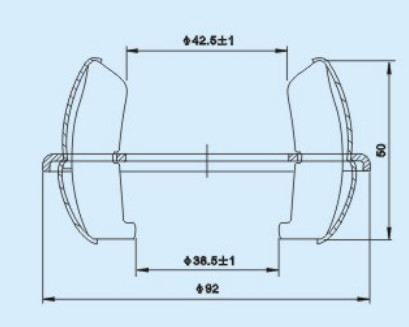

GC4-1250A Koper elektrische tulpen kaak contact 15 pinnen tot vacuüm schakelaar

GC4-1250A Koper Elektrische tulp klauw contact 15 Pinnen Voor Vacuümstroomonderbreker

         Installatievereisten
(1) Alle onderdelen en componenten moeten vóór installatie de inspectie doorstaan.
(2) Het gereedschap en de gereedschappen voor installatie moeten schoon zijn en voldoen aan de montagevereisten. Bij het vastzetten van de bevestiger, gebruik een moersleutel of slagmoersleutel, dopsleutel, schroef in de buurt van de boogblusruimte, en gebruik geen onder spanning staande moersleutel.
(3) De installatievolgorde moet voldoen aan de installatieprocedure, en de bevestigingsspecificaties die in elk component zijn geïnstalleerd, moeten worden aangenomen in overeenstemming met de ontwerpeisen. In het bijzonder mag de bout die aan het uiteinde van het statische contact in de boogbluskamer is bevestigd, niet worden verwisseld in zijn lengtespecificatie.
(4) De afstand tussen de polen na montage en de afstand tussen de bovenste en onderste kwalificatie lijnen moeten voldoen aan de eisen van de grootte van het patroon. (5) Na montage van elk roterend en schuivend deel, moet het vrij bewegen en de bewegende wrijvingsplek smeren.
(6) Nadat de afsteltest is geslaagd, moet deze worden gereinigd en schoongemaakt. De verstelbare verbindingsdelen van elk component moeten met rode verf worden gemarkeerd, en het uitlaat-uiteinde moet op het bos worden geverfd en worden afgesloten met schoon papier.

             De vacuümstroomonderbrekers worden gemonteerd met ZN39 (zie figuur III) als voorbeeld, en kunnen over het algemeen in drie delen worden geïnstalleerd, namelijk de voorkant, bovenkant en achterkant. De volgorde van de voorste installatie is: skelet positionering → pilaar isolator → horizontale isolator → beugel → onderste moederrij → boogblusruimte en zijdelings off-line stang → bovenste moederrij → geleidende CLIP zachte verbinding → contactveerzitting schuifhuls → driehoekige draaiarm. De bovenste installatievolgorde is: spindel en lagerzitting → oliedemper → isolatie putter.
De volgorde van de achterste installatie is: bedieningsmechanisme → scheidingsveer → teller, sluiting, scheidingsinstructie, aardingsmarkering.
Verbind vervolgens de bovenstaande drie delen van de installatie: de voorkant en het bovenste deel, en verbind de pin met de driehoekige arm met de geïsoleerde putter verstelbare verbinding; De achterkant en het bovenste deel worden verbonden door de verstelbare aandrijfkoppeling van het bedieningsmechanisme met de pin en de spindelarm. Het montageproces is eenvoudig, intuïtief en handig. 3. Mechanische kenmerken afstelling 3.1 initiële afstelling
De initiële afstelling is voornamelijk voor de afstelling van de contactafstand en de contactslag van de gemonteerde vacuümstroomonderbrekers.
De initiële afstelling moet handmatige langzame sluitingsbediening zijn om te controleren of de onderdelen van de installatieverbinding correct zijn. Bij het afstellen van de contactslag mag deze niet te groot zijn, om de contactveer en matrijs niet te sluiten, zodat bij installatie de verstelbare actieve kop van de geïsoleerde putter kort moet zijn (draaien). Na normale handmatige bediening kunnen de afstand en de contactslag worden gemeten en afgesteld.
