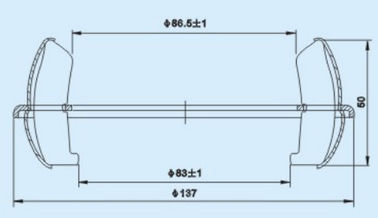

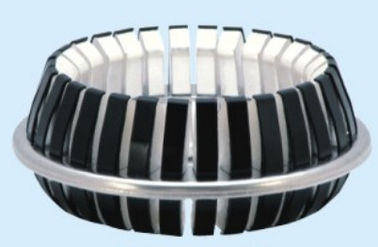

GC4-3150A Koper Elektrische tulpen kaak contact 30 Pins Voor vacuüm circuit breaker

GC4-3150A Koper Elektrische tulpen kaak contact 30 Pins Voor vacuüm circuit breaker

1. Installatievereisten
(1) Alle onderdelen en componenten moeten vóór de installatie de inspectie doorstaan.
(2) De gereedschappen en de installatiewerktuigen moeten schoon zijn en voldoen aan de montagevoorschriften.,En gebruik geen echte sleutels.
(3) De installatieorders moeten in overeenstemming zijn met de installatieprocedure en de in elk onderdeel geïnstalleerde bevestigingsstukken moeten worden vastgesteld overeenkomstig de ontwerpvoorschriften.In het bijzonder, mag de bol aan het eind van het statische contact in de boogdoofkamer niet worden verward in de lengtespecificatie.
(4) De afstand tussen de palen na montage en de afstand tussen de bovenste en de onderste kwalificatielines moeten voldoen aan de eisen van de afmetingen van het patroon.(5) Nadat elk draaiend en schuifend onderdeel is samengesteld, moet het zich vrij bewegen en de bewegende wrijvingsplaats smeren.
(6) Na het doorstaan van de instelproef moet het gereinigd en gereinigd worden; de instelbare verbindingsdelen van elk onderdeel moeten met rode verf worden gemarkeerd;en het uitlaatpunt moet worden geschilderd op het bos en verzegeld met schoon papier.

2.De vacuümcircuitsluiters zijn bijvoorbeeld gemonteerd met ZN39 (zie figuur III) en kunnen over het algemeen in drie delen worden geïnstalleerd, namelijk de voorkant, bovenkant en achterkant.De volgorde van de voorinstallatie is:: skeleton positioning → pillar insulator → horizontal insulator → bracket → lower parent row → arc extinguishing room and side-by-side off-line rod → upper parent row → conductive CLIP soft connection → contact spring seat slide sleeve → triangular turning armDe bovenste installatie volgorde is: spindel en lagersit → oliebuffer → isolatieputter.
De volgorde van de achterinstallatie is: bedieningsmechanisme → afscheiding veer → teller, sluiting, afscheiding instructie, grondmerk.
Vervolgens worden de bovenstaande drie delen van de installatie: het voorste en het bovenste deel, verbonden en wordt de pin met de driehoekarm verbonden met het geïsoleerde verstelbare putterverbinding;De achterste en bovenste delen zijn verbonden door de verstelbare aandrijflijn van het aandrijfmechanisme met de pin en de spindelarmHet assemblageproces is eenvoudig, intuïtief en handig 3. Aanpassing van mechanische eigenschappen 3.1 Aanvankelijke aanpassing
De aanvankelijke aanpassing is hoofdzakelijk bestemd voor de aanpassing van de contact afstand en de contact slag van de gemonteerde vacuüm schakelaars.
De aanvankelijke aanpassing dient handmatig te worden uitgevoerd om te controleren of de onderdelen van de installatieverbinding correct zijn.om de contactveer niet te sluiten en te sterven, zodat bij de installatie de verstelbare actieve kop van de geïsoleerde putter kort moet zijn.

3.De schakelaar kan worden uitgerust met een driefase-isolatie-schakelaar, die duidelijk zichtbaar is in de staat van afscheiding van de isolatie-schakelaar,met een vermogen van meer dan 50 W,De schakelaar mag alleen worden ingeschakeld wanneer het isolatiemesser volledig is gesloten of volledig is verdeeld.
