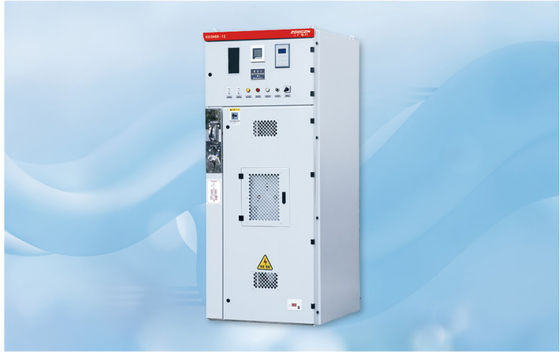

Hot sale IP2X XGN2-12 AC Box-type vaste metalen afgesloten schakelingsapparatuur

XGN2-12 AC Box-type vaste metalen afgesloten schakelingsapparatuur

Productbeschrijving

XGN2-12 doos-type vaste metalen afgesloten schakelaar (schakelaarkas voor kort) wordt gebruikt in 3.6, 7.2Het is geschikt voor frequente operaties. Het bus systeem is een enkele bus.(Een enkele bus met bypass en dubbele busstructuur kunnen worden afgeleid)Deze schakelinstallatie voldoet aan de eisen van de nationale norm GB3906-91 "3~35KV wisselstroom metalen afgesloten schakelapparatuur" en de nationale norm IEC298,en heeft twee voorgestelde "five-proof" vergrendelingsfuncties.
De hoofdschakelaar van deze schakelinstallatie is voorzien van een vacuümcircuitsluiter van de serie ZN28-12, uitgerust met een elektromagnetisch bedieningsmechanisme van de serie CDI7 of met een veer bedieningsmechanisme van de serie CT19.en de isolatie-schakelaar gebruikt GN30-12 roterende isolatie-schakelaar of GN22-12 hoge stroom isolatie-schakelaar serie. product.

Model en zijn betekenis

1Opparaat voor de schakelaar van het doostype
2Fixed
Inrichting binnen
4Seernummer van het ontwerp
5Nummerspanning 12KV
1Inrichting binnen
6Type schakelaar: olie zonder S (of zonder noot); Z-vacuüm; F-six vergassingszwavel
7Operatievorm: (T: veeroperatie D: elektromagnetische werking)
8Klasse A thermische stroom
9Kernstroom voor thermische stabiliteit KA

Gebruiksvoorwaarden

•Oppergrens omgevingstemperatuur +40°C; ondergrens -5°C;
• de hoogte niet hoger is dan 1000 m;
• De gemiddelde dagelijkse waarde van de relatieve luchtvochtigheid bedraagt niet meer dan 95% en de gemiddelde maandelijkse waarde niet meer dan 90%;
De intensiteit van de aardbeving is niet hoger dan 8 graden.
• Geen brand, explosiegevaar, ernstige vervuiling, chemische corrosie en ernstige trillingen.
• Indien de bovengenoemde milieucondities worden overschreden, dient de gebruiker de fabrikant te raadplegen.

Technische parameters

Tekening van de afmetingen van de installatie

Moet weten wanneer bestellen

De gebruiker dient bij bestelling de volgende informatie te verstrekken:• Een bedradingsplan-diagram en een bedradingsplan-arrangementdiagram.
• Schematisch schema van secundaire schakelingen, bedradingsschema, terminalbedradingsschema.
• Lijst van primaire en secundaire apparatuur.
• De indeling van de schakelkas en de plaats van de busbarbrug.
• Raadpleeg ons bedrijf voor de bijzondere voorwaarden voor het gebruik van reserveonderdelen en uitrusting.
