11 kW Europese boxsysteemtransformer-substation voor elektriciteit
Contacteer me voor vrije steekproeven en coupons.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Hoogte | 1000 m | Omgevingstemperatuur | -25℃~+40℃ |
|---|---|---|---|
| Nominale stroom | 630A/1250A | Relatieve temperatuur | Het dagelijkse gemiddelde is niet meer dan 95%, en het maandelijkse gemiddelde is niet meer dan 90% |
| Markeren | 11kV Europese transformator in doos,transformator voor elektriciteitscentrale,stroomverdelingstransformator met garantie |
||
Productomschrijving

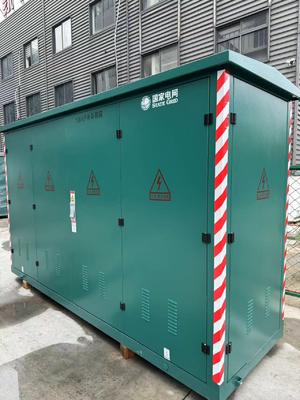

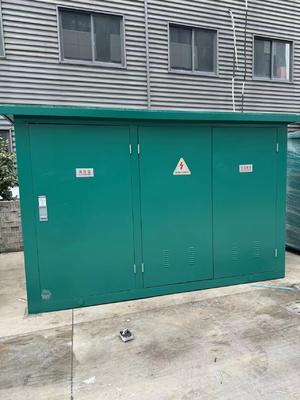

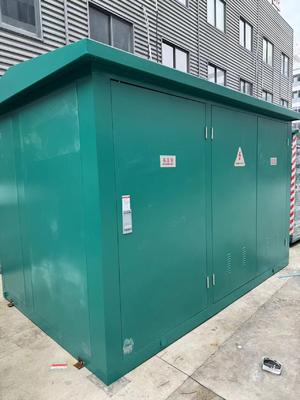

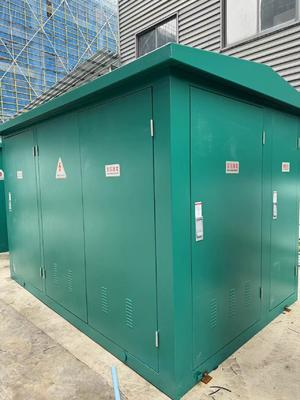

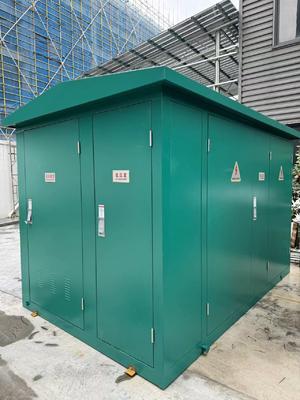

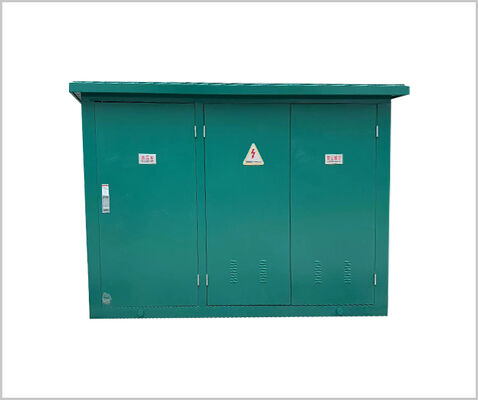

11kv Europees box-type transformatorstation voor energiesysteem
Productbeschrijving
Dit product voldoet volledig aan de GB17467-norm "Geprefabriceerd onderstation met hoge spanning en laagspanning". Het is geschikt voor stedelijke openbare stroomdistributie, straatlantaarnstroomdistributie, industriële en mijnbouwbedrijven, stedelijke gebouwen, woonwijken, olieveldterminals, hotels, parken en bouwplaatsen, enz. Het kan ringnetwerk of terminalstroomvoorziening realiseren.
Model en zijn betekenis
①Geprefabriceerd onderstation
②Structurele kenmerken: P-productlettertype; M-eye-lettertype
③Ontwerpserienummer
④Nominale spanning van de hoogspanningszijde (kV)
⑤ Nominale spanning laagspanningszijde (kV)
⑥ Nominaal vermogen transformator (kVA)
Gebruiksvoorwaarden
Gebruikers moeten de volgende informatie verstrekken als ze bestellen:
• Hoogte: W 1000m;
•Omgevingstemperatuur: ·25. (:~+40. (:;
•Relatieve vochtigheid: de dagelijkse gemiddelde waarde is niet meer dan 95%, en de maandelijkse gemiddelde waarde is niet meer dan 90%;
• Antitrillingsniveau: horizontale versnelling 0,4 m/s2, verticale versnelling 0,15 m/s2;
• De installatielocatie kent geen ernstige impact, ernstige vervuiling en chemische corrosie, en geen geleidend stof of explosiegevaar. Als niet aan de vereisten van normale gebruiksomstandigheden wordt voldaan, neem dan contact op met ons bedrijf om dit op te lossen.
Technische parameters
| Naam | Eenheid | Elektrische apparaten met hoogspanning | transformator | Elektrische laagspanningsapparaten I |
| Nominale spanning | kV | 6/10 | 6/0,4 10/0,4 | 0,4 |
| Nominaal vermogen | kVA | 50-1600 | ||
| Nominale stroom | A | 200, 400, 630 | 100-3200 | |
| Nominale kortsluitbreekstroom | A | Lastschakelaar 400-630 | 15~63kA | |
| kA | Combischakelaar is afhankelijk van zekering | |||
| Geschatte korte tijd is bestand tegen stroom | kA | 16, 20(4s) | 15(l) | |
| 30(l) | ||||
| Nominale piekstroom | kA | 31,5, 50 | 30 | |
| 63 | ||||
| Stroomfrequentie is bestand tegen spanning (Imin) | kV | Relatief en afwisselend32/42 | 25/35 (olie-immersie) | W 0,3,2 |
| Isolatiebreuk 36/48 | 20/28 (droog) | >0,3,2,5 | ||
| Blikseminslag weerstaan spanning (piekwaarde) | kV | Relatief en afwisselend60/75 | 60/75 | |
| Isolatiebreuk 70/85 | ||||
| Beveiligingsniveau van de kast | IP32 | |||
| Geluidsniveau | db | 55 | ||
| Uitvoerende standaard | GB/T 17467 |
|||
| DL/T537 <6-35kVBox-type onderstation bestel technische voorwaarden> |
Opmerking: Items 5 en 6 zijn niet vereist als het transformatorvermogen minder dan 200 kVA bedraagt.
Maattekening installatie
1. Dak
2. Jaloezieën
3. Externe meetbox
4. Hijsring
5. Sleuf stijf chassis
6. Deur
7. Strip baksteen, imitatie bakstenen muuroppervlak
8. Betonnen fundering
9. Ventilatieopening graffundering
Dit moet u weten bij het bestellen
Gebruikers moeten de volgende informatie verstrekken als ze bestellen
•Model-, capaciteit-, hoeveelheid-, kleur- en maatvereisten, schaalmateriaal;
• Transformatormodel, prestaties, verbindingsgroep, aftakkingsbereik en impedantievereisten;
• Primair bedradingsschema aan de hoogspanningszijde, componentmodellen, specificaties en vereisten;
•Transformatorolie (25#, 45#, olie met hoog ontstekingspunt);
• Netwerkconfiguratievereisten voor intelligent energiebeheer of vastgoedbeheer voor box-type onderstations; • Gebruik omgevingseisen.
